Performanţele de vârf şi tehnologiile de ultimă generaţie vin cu Ditch Witch JT 24

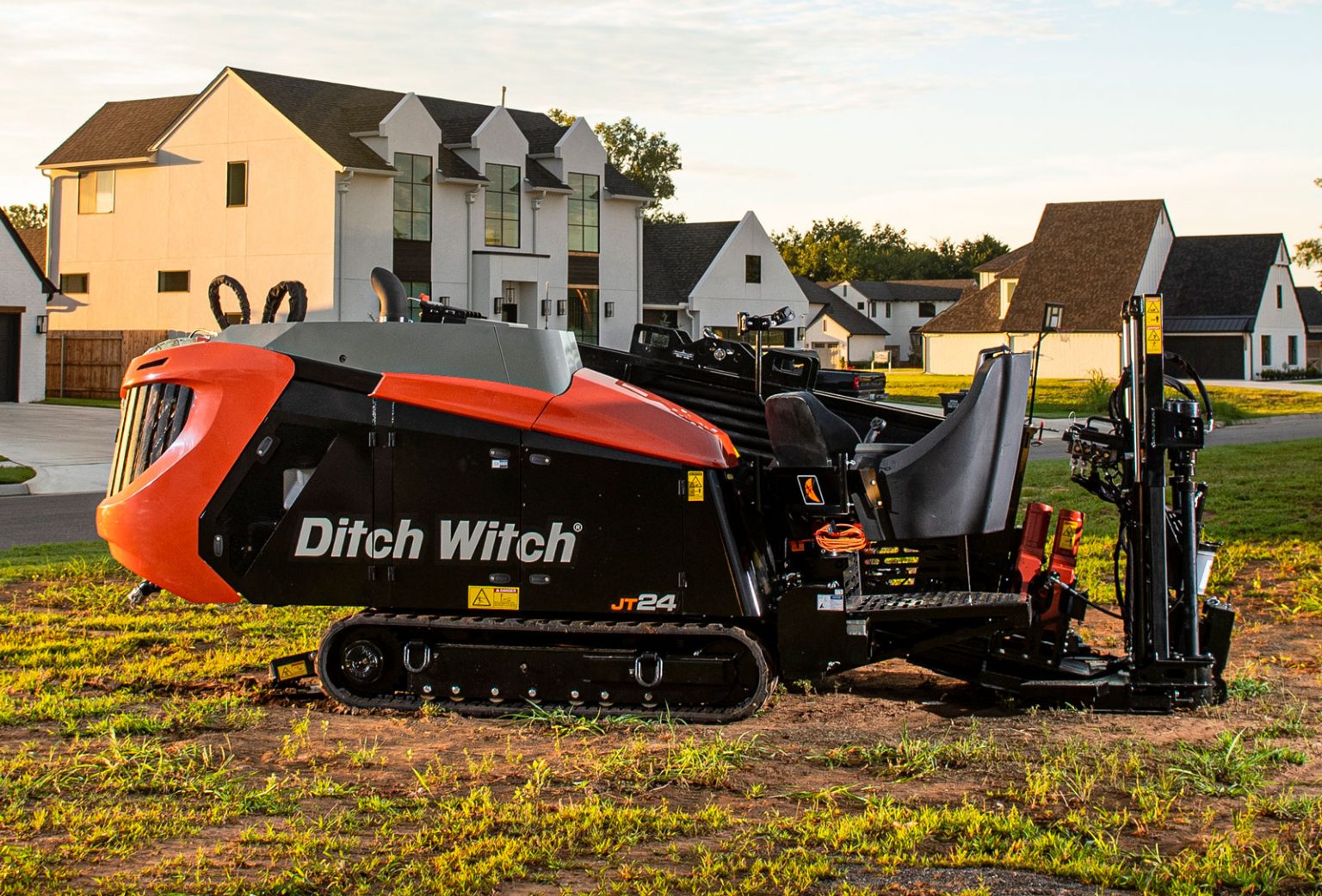

Foreza orizontală Ditch Witch JT 24 – performanţele de vârf în combinaţie cu tehnologiile de ultimă generaţie vin cu Ditch Witch JT 24

La sfârșitul lunii iunie Defigo OOD a livrat cel mai recent model de foreză orizontală Ditch Witch JT 24 unei asocieri de două companii: Vision Trans şi Va & Bo – M. Prima locaţie de construcţii este una semnificativă chiar la nivel național în Bulgaria – ciclul acvatic al oraşului Pernik. Noua mașină oferă o serie de inovații și îmbunătățiri care o deosebesc faţă de ambele generații anterioare de foreze orizontale Ditch Witch și de modele similare ale competitorilor.

Modelul conceptual al forezei orizontale Ditch Witch JT 24 a fost anunțat în luna septembrie 2019, iar primele bucăţi vor fi scoase din producţie din fabrică în luna ianuarie. Defigo OOD, reprezentantul oficial pentru Bulgaria și România, a comandat însă noul echipament în prealabil şi în luna martie a ajuns în Bulgaria una dintre primele foreze orizontale JT 24 din toată Europa, o livrare care a coincis cu premiera oficială mondială a modelului.

Echipamentul livrat este dotat cu: rastel de prăjini cu o lungime totala  de până la 120 m şi poate instala conducte cu un diametru de până la Ø400 mm, dispune deasemenea de scule si accesorii. Lungimea totală a lucrării de foraj pe care echipamentul o poate efectua depinde de condiţiile de sol şi poate fi mai mare sau mai mică de 120 m, iar diametrul variază și poate fi mai mare sau mai mic de 400 mm. Motorul pe motorină a maşinii este marca Cummins și îndeplinește cele mai recente standarde UE privind emisiile pentru etapa V. Specificația include toate opțiunile disponibile, incl. pompa de apă mai mare cu un debit de 189 l / min, ventilator de răcire acționat hidraulic pentru radiator, stabilizatori care penetrează solul dur și roca. A mai fost livrat şi un sistem de amestecare pentru apă și bentonită – Ditch Witch FM5X.

Hotărârea de achiziţie şi trecerea la tehnologiile trenchless a fost luată după ce membrii din conducerile ambelor companii Vision Trans şi Va & Bo – M s-au convins personal şi au văzut cum colegii lor reuşesc să insteleze 300 m de conducte de apă pe zi, cu ajutorul forezei orizontale Ditch Witch JT 30 – o performanţă imposibilă cu tehnologiile cu şanţ deschis şi însemnând economii substanţiale în comparaţie cu folosirea tehnicii convenţionale de săpat şanţuri şi tranşee. Un fapt divers şi curios este că, în timpul punerii în funcțiune a JT24 şi a instruirii operatorilor, au fost instalate conducte cu o lungime totală de 300 m, în termen de trei zile şi într-un teren foarte dificil.

Știri și inovații

Se observă încă de la prima vedere noul design al corpului (caroseriei), care până acum era folosit doar la săpătoarele de şanţuri Ditch Witch: spre exemplu, partea posterioară foloseşte o combinaţie de contururi rotunjite şi teşite care oferă un aspect mai modern şi mai agresiv, subliniind totodată trăsăturile specifice individuale şi recunoaşterea imediată a modelelor cu această marcă la orice şantier, oriunde s-ar afla.

Pentru cea mai eficientă funcționare a forezei orizontale producătorii au mizat pe motor hidraulic special SAI cu un cuplu de 4067 Nm. Pe de o parte, implementarea acestui motor elimină toate angrenajele planetare şi, pe de altă parte, este mult mai rezistent la sarcina de impact în timpul funcţionării. În plus, JT 24 foloseşte motoare hidraulice cu dublă tracţiune, oferind 10,7 t forţă de tragere şi de împingere.

Foreza se deosebeşte printr-o stabilizare cu 30-40% mai bună în poziţia de lucru, în comparaţie cu modelele concurenţei. Acest lucru se realizează prin noi tipuri de stabilizatoare articulate pe spate, cu două componente, care se adaptează mult mai eficient profilului terenului. Sistemul de ancorare amplasat în partea din faţă garantează, de asemenea, stabilitate ridicată. Acesta asigură interacţiune strânsă între maşină şi teren, adâncime mare şi stabilă de pătrundere a stabilizatoarelor cilindrice în sol. Toate acestea sunt de mare importanță pentru găurire şi tragere datorită forței uriașe de împingere și tragere pe care o are JT 24.

Fălcile pentru înşurubarea şi deșurubarea prăjinilor sunt brevetate, iar operatorul poate vedea nemijlocit deschiderea şi închiderea lor. Foarte utilă şi practică este oportunitatea pentru alimentarea manuală a prăjinilor suplimentare după golirea spaţiului de stocare din interiorul echipamentului, deoarece nu este necesară ridicarea lor, ci sunt aşezate pe picioare joase.

Pentru Majestatea Sa Operatorul

Panoul de control este un model integral nou şi este dotat cu două afişaje LCD care arată toate informațiile despre starea de lucru și starea tehnică a mașinii. Este prevăzută şi opţiunea pentru folosirea unuia dintre afişaje pentru controlarea forării orizontale. Designul panoului de comandă este similar unui autoturism de lux, iar comutatorul rotativ funcţionează similar cu BMW iDrive. Operatorul poate alege cum va opera foreza – cu unul sau cu două joystick-uri în funcție de experiența sau de preferințele sale.

JT 24 este primul model cu scaun special proiectat pentru a se potrivi perfect cu specifica operaţiunilor făcute de operatorul forezei orizontale. Scaunul este fix (fără suspensie), iar cotierele sunt situate puţin mai sus, fiind prevăzut şi cu un suport la nivel lombar. Scaunul este dotat cu diverse suporturi pentru pahare și sticle suplimentare. Suportul pentru umbrelă montat pe spatele scaunului este foarte practic, oferind protecţia neîntreruptă a operatorului, indiferent în ce direcție este reglat scaunul (la modelele anterioare acest suport a fost montat pe corp).

Mai multe tehnologii de ultimă generație

Sistemul de localizare TK Recon livrat împreună cu echipament este, de asemenea, de ultimă generație. Oferă urmărirea lucrărilor cu o adâncime de până la 30 m, cu lungimea de găurire fiind de până la 650 m. TK Recon vine cu o caracteristică foarte utilă – întocmirea unui plan cadastral al forării, care este salvat în sistem și care poate fi apoi aplicat în Google Earth. Astfel, proprietarul forezei și compania care efectuează controlul sau organismul de supraveghere pot fi siguri pe unde trece conducta și la ce adâncime este așezată.

Foreza orizontală este dotată cu sistemul telematic Orange Intel. Aceasta oferă monitorizarea de la distanță a stării tehnice și operaționale a mașinii, incl. informații despre necesarul de service în viitor, nivelul de combustibil, locația, setarea zonei de lucru şi în cazul părăsirii acestei zone, este trimis un avertisment către proprietar și alte funcții utile similare.
